テフロン ＦＡ ハイフロンふっ素樹脂(FEP絶縁)電線

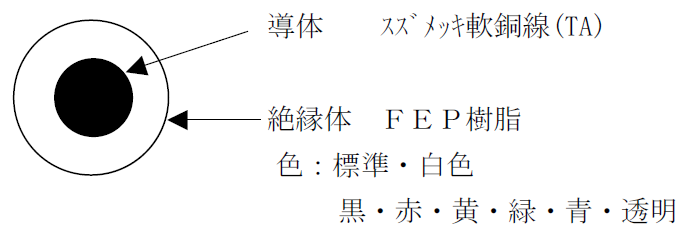

テフロン ＦＡ 構造図

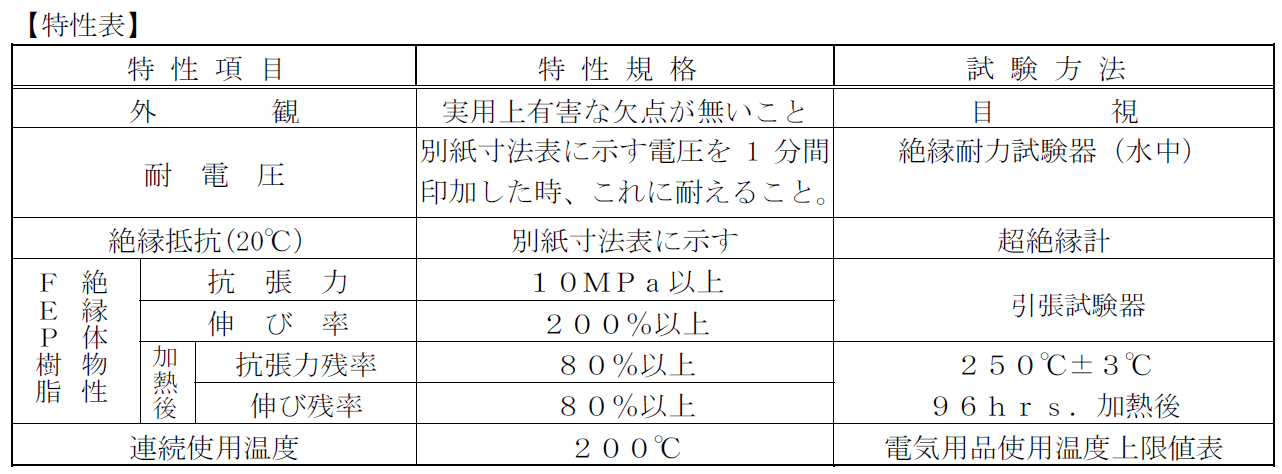

テフロン ＦＡ 特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.3 | 12/0.18 | 0.72 | 0.4 | 1.52 | 6 | 64.4 以下 | 2500 以上 | 1500 | 12 | ||||||
| 1C | 0.5 | 19/0.18 | 0.9 | 0.4 | 1.7 | 8.3 | 40.7 以下 | 2500 以上 | 1500 | 16 | ||||||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.4 | 1.9 | 11.4 | 25.8 以下 | 2500 以上 | 1500 | 21 | ||||||
| 1C | 1.25 | 50/0.18 | 1.5 | 0.4 | 2.3 | 12 | 15.5 以下 | 2000 以上 | 1500 | 30 | ||||||
| 1C | 2 | 37/0.26 | 1.8 | 0.4 | 2.6 | 25 | 9.91 以下 | 1500 以上 | 1500 | 40 | ||||||
| 1C | 3.5 | 45/0.32 | 2.5 | 0.4 | 3.3 | 44 | 5.38 以下 | 1500 以上 | 1500 | 60 | ||||||
