600V FEP フッ素樹脂絶縁電線

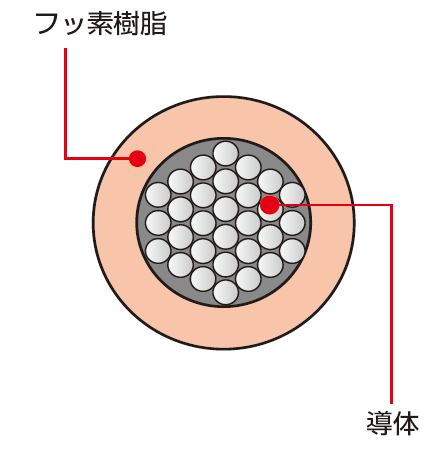

600V FEP 構造図
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.5 | 19/0.18 | 0.9 | 0.4 | 1.7 | 8 | TA:41.4 以下SA:38.4 以下 | 2500 以上 | 1500 | 11.6 | ||||||
| 1C | 0.75 | 30/0.18 | 12 | 0.4 | 2 | 12 | TA:26.3 以下SA:24.3 以下 | 2500 以上 | 1500 | 16.3 | ||||||
| 1C | 1.25 | 50/0.18 | 1.5 | 0.4 | 2.3 | 17 | TA:15.8 以下SA:14.6 以下 | 2000 以上 | 1500 | 22.1 | ||||||
| 1C | 2 | 37/0.26 | 1.8 | 0.4 | 2.6 | 24 | TA:10.3 以下SA:9.5 以下 | 1500 以上 | 1500 | 31.4 | ||||||
| 1C | 3.5 | 45/0.32 | 2.5 | 0.4 | 3.3 | 34 | TA:5.49 以下SA:5.09 以下 | 1500 以上 | 1500 | 43 | ||||||
※メーカー在庫サイズ：
FEP（SA） 透明 0.3SQ ～ 14SQ
FEP（TA） 黒・白・赤・緑・青 0.5SQ ～ 3.5SQ
上記以外の色、サイズは受注製作対応になります。詳しくはお問い合わせ下さい。
