CIC-HR

CIC-HR

カテゴリ
其他电缆
メーカー
長岡特殊電線
絶縁体
105℃耐熱性ビニル混合物
特徴
耐熱性, 柔軟性, 屋内, 固定部

商品説明

各種計測機器やコンピュータ等の入出力装置間の信号用に。
工場内及びオフィスにおけるコンピュータ設備機器等の内部配線に。
導体は「すずめっき軟銅撚線」を採用し、耐腐食性・ハンダ付け性が良好！
耐熱性・耐油性に優れ、ABS樹脂やその他の樹脂に対して非移行性です！

カタログPDF お問い合わせ

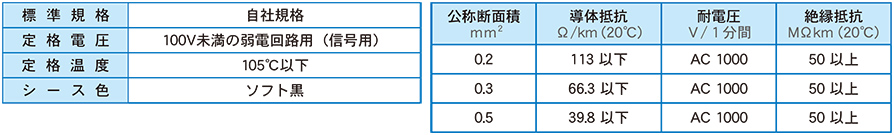

テクニカルデータ／電気特性

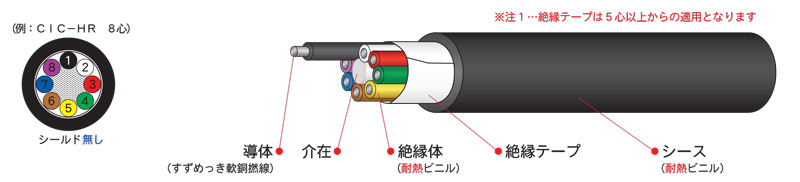

構造図

表面表示

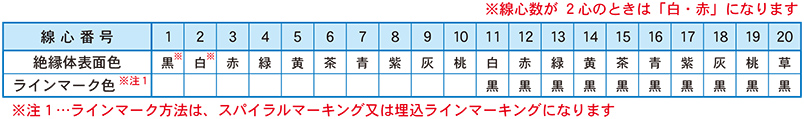

線心識別

構造表

心数
対数 		導体 絶縁体 シース(外被) 概算
質量
(kg/km) 		電気特性 許容
電流
(A) 		在庫 備考
サイズ
(AWG) 		サイズ
(mm2) 		サイズ
(mm) 		構成
(本/mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
2C 0.2 7/0.18 0.54 0.3 1.14 0.7 3.7 19 113以下 50以上 1000 5 ※
3C 7/0.18 0.54 0.3 1.14 0.7 4 22 113以下 50以上 1000 4 ※
4C 7/0.18 0.54 0.3 1.14 0.7 4.2 26 113以下 50以上 1000 4 ※
5C 7/0.18 0.54 0.3 1.14 0.7 4.7 28 113以下 50以上 1000 3 ※
6C 7/0.18 0.54 0.3 1.14 0.7 5.1 33 113以下 50以上 1000 3 ※
8C 7/0.18 0.54 0.3 1.14 0.8 5.9 44 113以下 50以上 1000 3 ※
10C 7/0.18 0.54 0.3 1.14 0.8 6.3 50 113以下 50以上 1000 2 ※
12C 7/0.18 0.54 0.3 1.14 0.8 6.4 56 113以下 50以上 1000 2 ※
16C 7/0.18 0.54 0.3 1.14 0.8 7.1 70 113以下 50以上 1000 2 ※
20C 7/0.18 0.54 0.3 1.14 0.9 7.9 89 113以下 50以上 1000 2 ※
2C 0.3 12/0.18 0.7 0.4 1.5 0.7 4.4 27 66.3以下 50以上 1000 7 ※
3C 12/0.18 0.7 0.4 1.5 0.7 4.6 32 66.3以下 50以上 1000 6 ※
4C 12/0.18 0.7 0.4 1.5 0.7 5 39 66.3以下 50以上 1000 5 ※
5C 12/0.18 0.7 0.4 1.5 0.8 5.8 44 66.3以下 50以上 1000 5 ※
6C 12/0.18 0.7 0.4 1.5 0.8 6.2 52 66.3以下 50以上 1000 4 ※
8C 12/0.18 0.7 0.4 1.5 0.8 7.1 67 66.3以下 50以上 1000 4 ※
10C 12/0.18 0.7 0.4 1.5 0.8 7.7 76 66.3以下 50以上 1000 3 ※
12C 12/0.18 0.7 0.4 1.5 0.9 8.1 90 66.3以下 50以上 1000 3 ※
16C 12/0.18 0.7 0.4 1.5 0.9 9 115 66.3以下 50以上 1000 3 ※
20C 12/0.18 0.7 0.4 1.5 0.9 10 140 66.3以下 50以上 1000 3 ※
2C 0.5 20/0.18 0.9 0.5 1.9 0.8 5.4 42 39.8以下 50以上 1000 9 ※
3C 20/0.18 0.9 0.5 1.9 0.8 5.7 50 39.8以下 50以上 1000 8 ※
4C 20/0.18 0.9 0.5 1.9 0.8 6.2 60 39.8以下 50以上 1000 7 ※
5C 20/0.18 0.9 0.5 1.9 0.8 6.8 64 39.8以下 50以上 1000 7 ※
6C 20/0.18 0.9 0.5 1.9 0.8 7.4 76 39.8以下 50以上 1000 6 ※
8C 20/0.18 0.9 0.5 1.9 0.9 8.8 105 39.8以下 50以上 1000 6 ※
10C 20/0.18 0.9 0.5 1.9 0.9 9.5 120 39.8以下 50以上 1000 5 ※
12C 20/0.18 0.9 0.5 1.9 0.9 9.8 135 39.8以下 50以上 1000 5 ※
16C 20/0.18 0.9 0.5 1.9 1 11 180 39.8以下 50以上 1000 4 ※
20C 20/0.18 0.9 0.5 1.9 1 12.2 220 39.8以下 50以上 1000 4 ※

※許容電流は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
