HKV
規格/定格、在庫状況

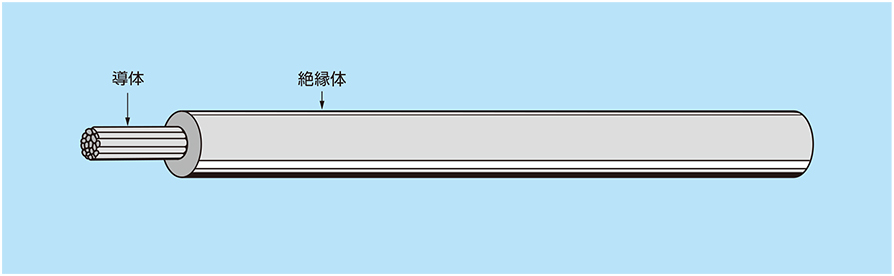

構造図
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.2 | 7/0.18 | 0.54 | 0.3 | 1.15 | 2.9 | 110以下 | 5以上 | 1000 | 4 | ||||||
| 1C | 0.3 | 12/0.18 | 0.7 | 0.4 | 1.5 | 5 | 64.4以下 | 5以上 | 1000 | 7 | ||||||
| 1C | 0.5 | 20/0.18 | 0.9 | 0.45 | 1.8 | 8.1 | 38.6以下 | 5以上 | 1000 | 10 | ||||||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.45 | 2 | 10.6 | 25.8以下 | 5以上 | 1000 | 12 | ||||||
