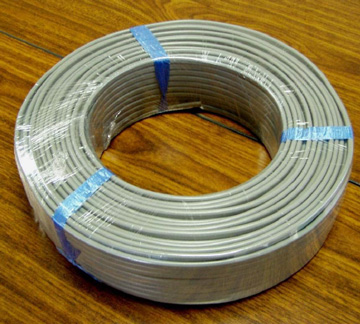

VCTFK

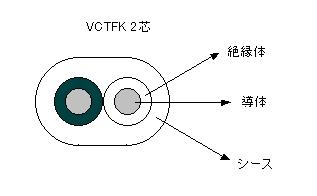

構造図

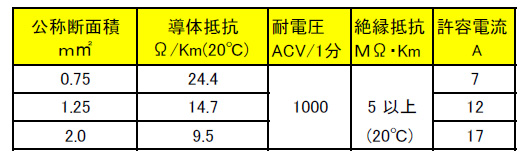

電気特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 4.3X6.6 | 45 | 24.4以下 | 5以上 | 1000 | 7 | ※ | |||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 4.7X7.4 | 55 | 14.7以下 | 5以上 | 1000 | 7 | ※ | |||
| 2C | 2 | 37/0.26 | 1.8 | 0.6 | 3 | 1 | 5.0X8.0 | 75 | 9.5以下 | 5以上 | 1000 | 7 | ※ | |||
＊ ３心コードについても受注製造致します。お問い合わせ下さい。
