S-VCTF
- カテゴリ
- 其他电缆
- メーカー
- 北越電線
- 絶縁体
- 特徴
商品説明
* 導体に軟銅撚り線を使用したビニル絶縁、ビニルシースのコードです。
* 絶縁体の色による識別方式で配線接続作業が容易です。
* 特にソフトタイプは、ゴムと同等の弾性・可とう性を有し、移動電線に適しています。また軽量かつ耐寒性に優れています。
* 異なる線心導体サイズを使用した複合ケーブルも製造可能（電安法取得済み）。
* 許容電流を大きくとれる耐熱性ビニルキャブタイヤコード（ＨＶＣＴＦ）も製造致します。

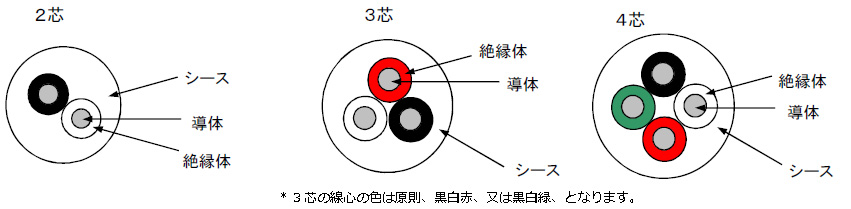

構造図

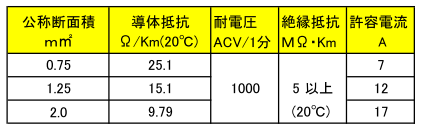

電気特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 6.6 | 60 | 25.1以下 | 5以上 | 1000 | 7 | ※ | |||
| 3C | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 7 | 70 | 25.1以下 | 5以上 | 1000 | 7 | ※ | ||||
| 4C | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 7.6 | 90 | 25.1以下 | 5以上 | 1000 | 7 | ※ | ||||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 7.4 | 80 | 15.1以下 | 5以上 | 1000 | 12 | ※ | |||
| 3C | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 7.8 | 95 | 15.1以下 | 5以上 | 1000 | 12 | ※ | ||||
| 2C | 2 | 37/0.26 | 1.8 | 0.6 | 3 | 1 | 8 | 100 | 9.79以下 | 5以上 | 1000 | 17 | ※ | |||
| 3C | 37/0.26 | 1.8 | 0.6 | 3 | 1 | 8.5 | 120 | 9.79以下 | 5以上 | 1000 | 17 | ※ | ||||
