KIV

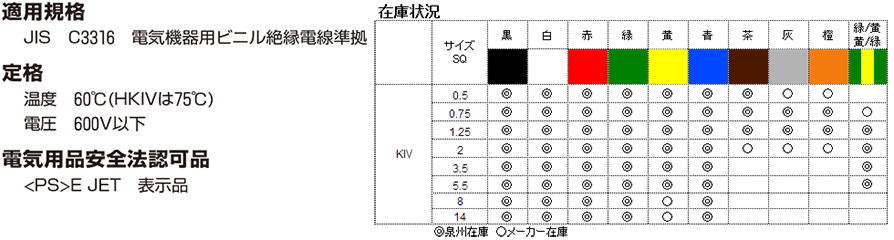

規格/定格、在庫状況

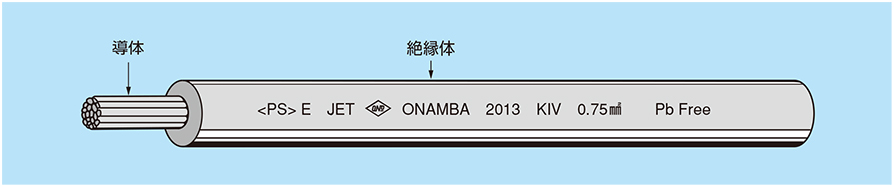

構造図
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.5 | 20/0.18 | 0.9 | 0.8 | 2.5 | 11 | 36.7以下 | 50以上 | 2000 | 9 | ||||||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 14 | 24.4以下 | 50以上 | 2000 | 12 | ||||||
| 1C | 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 21 | 14.7以下 | 50以上 | 2000 | 16 | ||||||
| 1C | 2 | 37/0.26 | 1.8 | 0.8 | 3.4 | 27 | 9.50以下 | 50以上 | 2000 | 22 | ||||||
| 1C | 3.5 | 45/0.32 | 2.5 | 0.8 | 4.1 | 47 | 5.09以下 | 50以上 | 2000 | 32 | ||||||
| 1C | 5.5 | 70/0.32 | 3.1 | 1 | 5.1 | 68 | 3.27以下 | 50以上 | 2000 | 44 | ||||||
| 1C | 8 | 50/0.45 | 3.7 | 1.2 | 6.1 | 100 | 2.32以下 | 50以上 | 2000 | 56 | ||||||
| 1C | 14 | 88/0.45 | 4.9 | 1.4 | 7.7 | 167 | 1.32以下 | 40以上 | 2000 | 83 | ||||||
