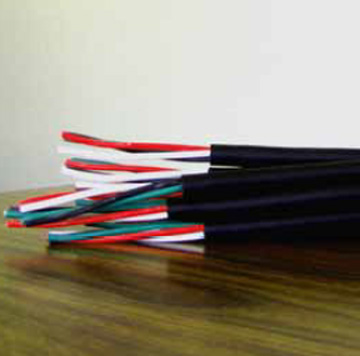

S-VCT
- カテゴリ
- 其他电缆
- メーカー
- 北越電線
- 絶縁体
- 特徴
商品説明
２．絶縁体の色による識別方式で配線接続作業が容易です。
３．強靭なシースを持ち、屈曲・ねじれ・引張り･磨耗などに強い性能を有しています。また耐水性･耐油性にも優れています。
４．特にソフトタイプは、ゴムと同等の弾性・可とう性を有し、移動電線に適しています。また軽量かつ耐寒性に優れています。
* 絶縁体の色
２心 黒、白
３心 黒白赤 黒白緑 赤白緑
４心 黒白赤緑
(緑はアース表示のための "PE" マークまたは黄ライン入りです）
また線心の識別は上記以外の色組み合わせでも受注生産致します
構造図

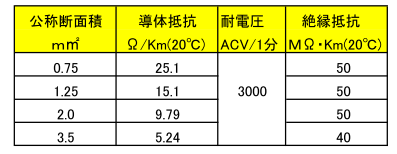

電気特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 3C | 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 1.7 | 9.2 | 100 | 25.1以下 | 50以上 | 3000 | 12 | ※ | |||
| 3C | 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 1.7 | 10.1 | 140 | 15.1以下 | 50以上 | 3000 | 16 | ※ | |||
| 2C | 2 | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 10.4 | 150 | 9.79以下 | 50以上 | 3000 | 22 | ※ | |||
| 3C | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 10.9 | 175 | 9.79以下 | 50以上 | 3000 | 22 | ※ | ||||
| 4C | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 12 | 210 | 9.79以下 | 50以上 | 3000 | 19 | ※ | ||||
| 3C | 3.5 | 45/0.32 | 2.5 | 0.8 | 4.1 | 1.9 | 12.6 | 255 | 5.24以下 | 50以上 | 3000 | 32 | ※ | |||
| 4C | 45/0.32 | 2.5 | 0.8 | 4.1 | 2 | 13.9 | 320 | 5.24以下 | 50以上 | 3000 | 25 | ※ | ||||
| 3C | 5.5 | 70/0.32 | 3.1 | 1 | 5.1 | 2 | 15 | 370 | 3.37以下 | 50以上 | 3000 | 53 | ※ | |||
* ３芯の線心の色は原則、黒白赤、又は黒白緑、となります。
