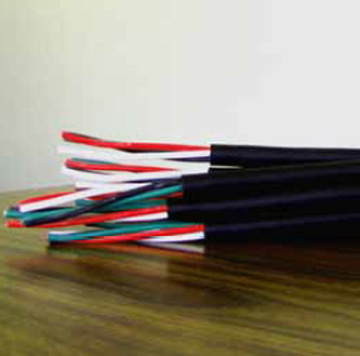

VCT

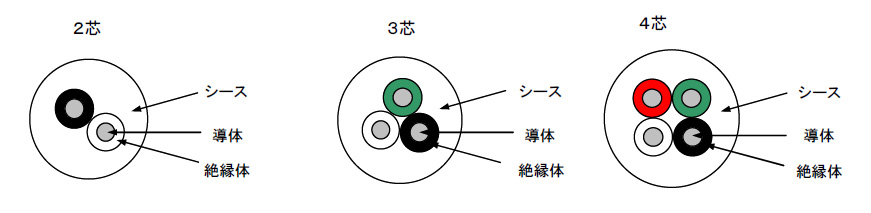

構造図

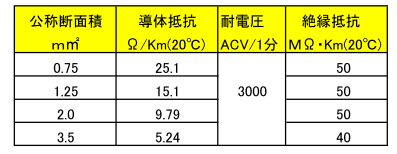

電気特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 1.7 | 8.8 | 100 | 25.1以下 | 50以上 | 3000 | 12 | ※ | |||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 1.7 | 9.6 | 120 | 15.1以下 | 50以上 | 3000 | 16 | ※ | |||
| 4C | 50/0.18 | 1.5 | 0.8 | 3.1 | 1.8 | 11.1 | 175 | 15.1以下 | 50以上 | 3000 | 13 | ※ | ||||
| 2C | 2 | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 10.4 | 150 | 9.79以下 | 50以上 | 3000 | 22 | ※ | |||
| 3C | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 10.9 | 175 | 9.79以下 | 50以上 | 3000 | 22 | ※ | ||||
| 3C | 3.5 | 45/0.32 | 2.4 | 0.8 | 4.1 | 1.9 | 12.6 | 255 | 5.24以下 | 40以上 | 3000 | 32 | ※ | |||
* ３芯の線心の色は原則、黒白赤、又は黒白緑、となります。
