5C-2V
- カテゴリ
- 其他电缆
- メーカー
- オーナンバ
- 絶縁体
- 発砲ポリエチレン
- 特徴
- 耐ノイズ
商品説明
軟銅線（AC)の内部導体をポリエチレンで絶縁し、外部導体が軟銅線編組で、シースにビニルを使用したケーブルです。
可撓性がよく、低損失、高遮蔽で、取扱いが容易です。
特性インピーダンス50Ωと75Ωのポリエチレン絶縁編組形高周波同軸ケーブルです。
■用途
高周波機器の接続、内部配線、給電線等に使用されます。
又、75Ω系はテレビジョン受信用機器及び関連機器間の接続に使用されます。
■使用上の注意
ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。
規格

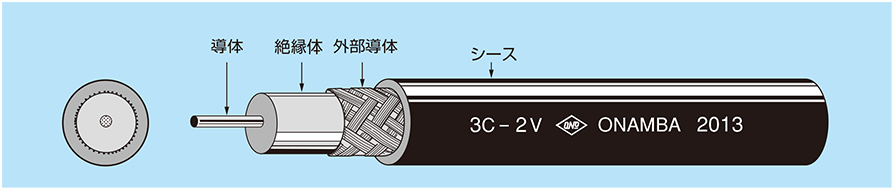

構造図
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.8 | 1/0.8 | 0.8 | 2.05 | 4.9 | 0.9 | 7.3 | 35.9以下 | 1000以上 | 1000 | ||||||
