C3/RV-90 LF

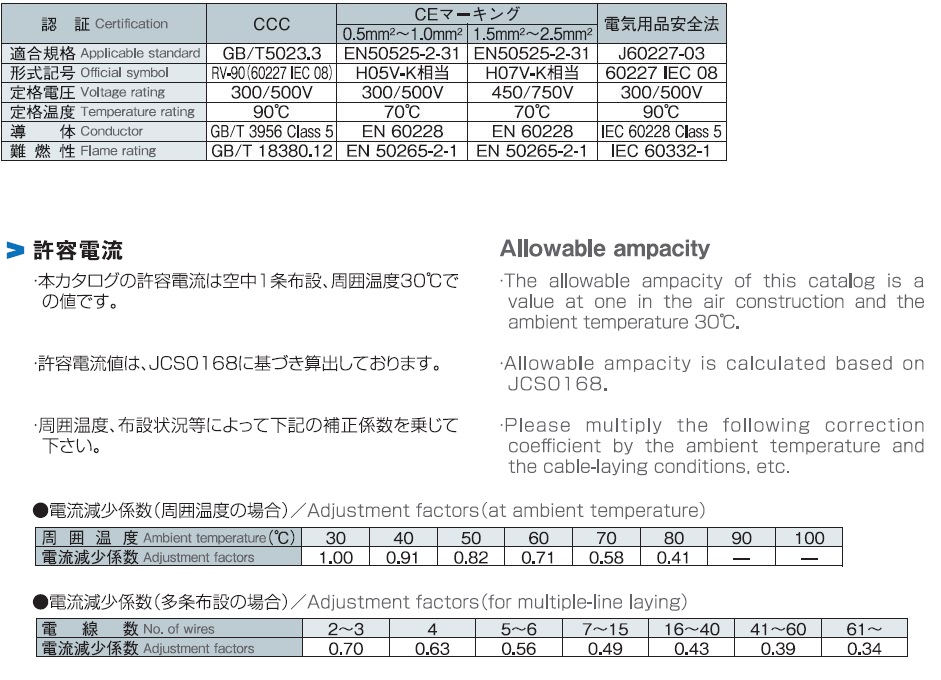

対象規格・許容電流

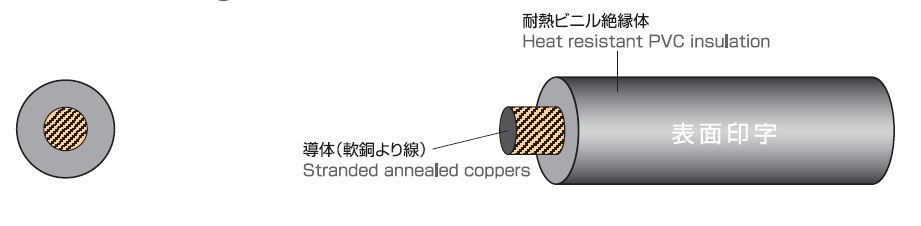

構造図

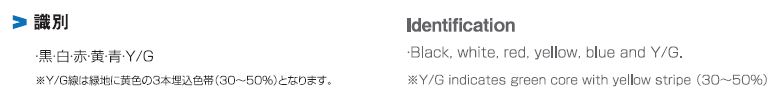

線心識別
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.5 | 20/0.18 | 0.9 | 0.65 | 2.2 | - | - | 10 | 39.0以下 | 0.013以上 | 2000 | 11 | ※ | |||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.65 | 2.4 | - | - | 13 | 26.0以下 | 0.012以上 | 2000 | 15 | ※ | |||
| 1C | 1 | 40/0.18 | 1.3 | 0.65 | 2.6 | - | - | 16 | 19.5以下 | 0.01以上 | 2000 | 18 | ※ | |||
| 1C | 1.5 | 30/0.25 | 1.6 | 0.75 | 3.1 | - | - | 23 | 13.3以下 | 0.01以上 | 2500 | 24 | ※ | |||
| 1C | 2.5 | 50/0.25 | 2.04 | 0.85 | 3.74 | - | - | 34 | 7.98以下 | 0.0095以上 | 2500 | 33 | ※ | |||
※許容電流値はJCS0168に基づき算出しております。
