SSX10516 LF

概要
図
構造表

SSX10516 LF

カテゴリ: 海外认证电缆
メーカー: 太陽ケーブルテック
絶縁体: フッ素樹脂(FEP)絶縁体
特徴: 難燃性, 耐熱性, 耐寒性, 耐油性, 耐薬品性, 屋内, 固定部

商品説明

・誘電率、誘電体損失が小さく、伝送速度アップを
要する電気回路に最適
・定格６００Ｖ，２００℃のＵＬ対応フッ素樹脂絶縁電線
（カテゴリー　：　ＡＶＬＶ２）
・標準条長
28～26AWG 500m巻
24～22AWG 300m巻
20～16AWG 200m巻

＜カラー(絶縁体)＞
・黒・白・赤・黄・青・透明・Y/G
※Y/G線は緑地に黄色の3本埋込色帯（30～50％）となります。

カタログPDF お問い合わせ

対象規格・許容電流

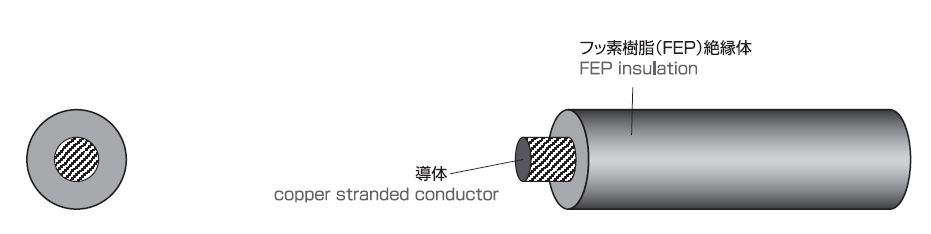

構造図

線心識別

構造表

心数対数	導体					絶縁体		シース(外被)		概算質量 (kg/km)	電気特性			許容電流 (A)	在庫	備考
心数対数	サイズ (AWG)	サイズ (mm2)	サイズ (mm)	構成 (本/mm)	外径 (mm)	厚さ (mm)	外径 (mm)	厚さ (mm)	外径 (mm)	概算質量 (kg/km)	導体抵抗 (Ω/km20℃)	絶縁抵抗 (MΩkm20℃)	耐電圧 (V/1min.)	許容電流 (A)	在庫	備考
1C	28	0.0804		7/0.127	0.38	0.2	0.78	-	-	2	222以下	1000以上	2000	4.5	在庫品
1C	26	0.128		7/0.16	0.48	0.2	0.88	-	-	3	140以下	1000以上	2000	6.1	在庫品
1C	24	0.204		7/0.203	0.61	0.2	1.01	-	-	4	89.4以下	1000以上	2000	8.2	在庫品
1C	22	0.324		7/0.26	0.78	0.2	1.18	-	-	5	52.4以下	1000以上	2000	11	在庫品
1C	20	0.518		7/0.32	0.96	0.2	1.36	-	-	8	34.6以下	1000以上	2000	15	在庫品
1C	18	0.823		19/0.24	1.2	0.25	1.7	-	-	11	22.1以下	1000以上	2000	21	在庫品
1C	16	1.3		19/0.30	1.5	0.25	2	-	-	16	14.1以下	1000以上	2000	28	在庫品
