600V EXT-X-SB/2501 LF
- カテゴリ
- 海外认证电缆
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐熱ビニル絶縁体
- 特徴
- 難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア, シールド
商品説明
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 ５０００万回以上（実力１億回以上）
・定格６００Ｖ、１０５℃のＵＬ，ｃＵＬ共用シールド付ロボットケーブル
（カテゴリー：ＡＶＬＶ２，ＡＶＬＶ８）
■特徴
・導体に特殊極細導体を使用
・絶縁体に高滑性・耐熱ＰＶＣを使用
・シースに高耐油・耐熱ＰＶＣを使用
・シースに高滑性材料を使用
・ＵＬ ＶＷ-1,ｃＵＬ ＦＴ１の難燃対応

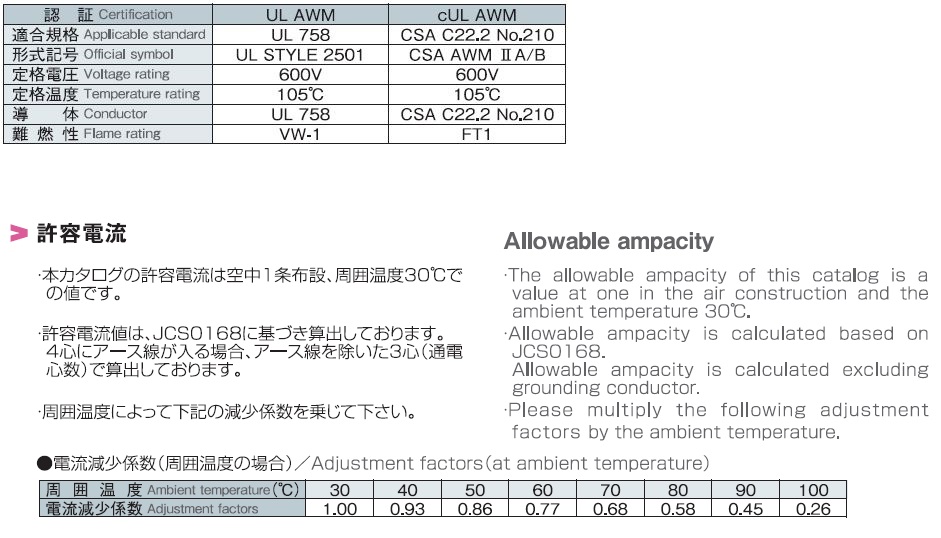

対象規格・許容電流

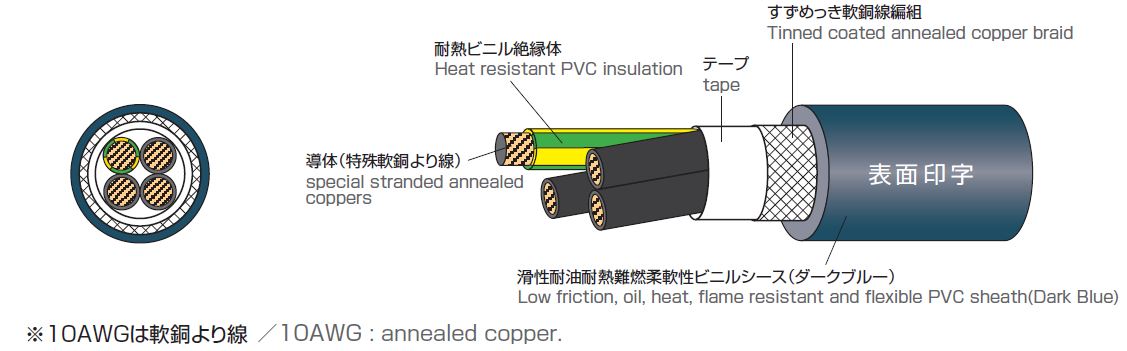

構造図 12AWG～10AWG
線心識別

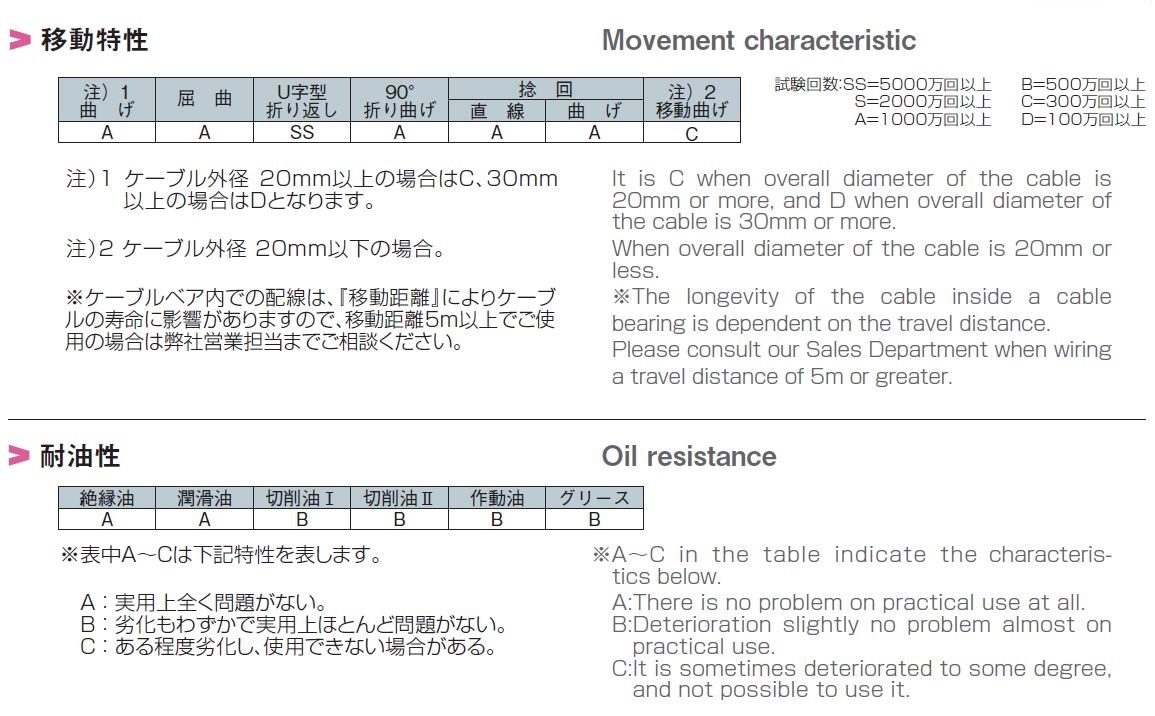

移動特性・耐油特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 3C | 12 | 3.3 | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 13.7 | 290 | 5.79以下 | 50以上 | 2000 | 32 | |||
| 4C | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 14.9 | 360 | 5.79以下 | 50以上 | 2000 | 27 | |||||
| 7C | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 18.8 | 570 | 5.79以下 | 50以上 | 2000 | 21 | |||||
| 3C | 10 | 5.26 | 693/0.10 | 3.3 | 0.85 | 5 | 1.7 | 15.2 | 385 | 3.50以下 | 50以上 | 2000 | 43 | |||
| 4C | 693/0.10 | 3.3 | 0.85 | 5 | 1.7 | 16.5 | 475 | 3.50以下 | 50以上 | 2000 | 37 | |||||
