600V EXT-X/2501 LF
- カテゴリ
- 海外认证电缆
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐熱ビニル絶縁体
- 特徴
- 難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア
商品説明
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 ５０００万回以上（実力１億回以上）
・定格６００Ｖ、１０５℃のＵＬ，ｃＵＬ共用ロボットケーブル
（カテゴリー：ＡＶＬＶ２，ＡＶＬＶ８）
■特徴
・導体に特殊極細導体を使用
・絶縁体に高滑性・耐熱ＰＶＣを使用
・シースに高耐油・耐熱ＰＶＣを使用
・シースに高滑性材料を使用
・ＵＬ ＶＷ-1,ｃＵＬ ＦＴ１の難燃対応

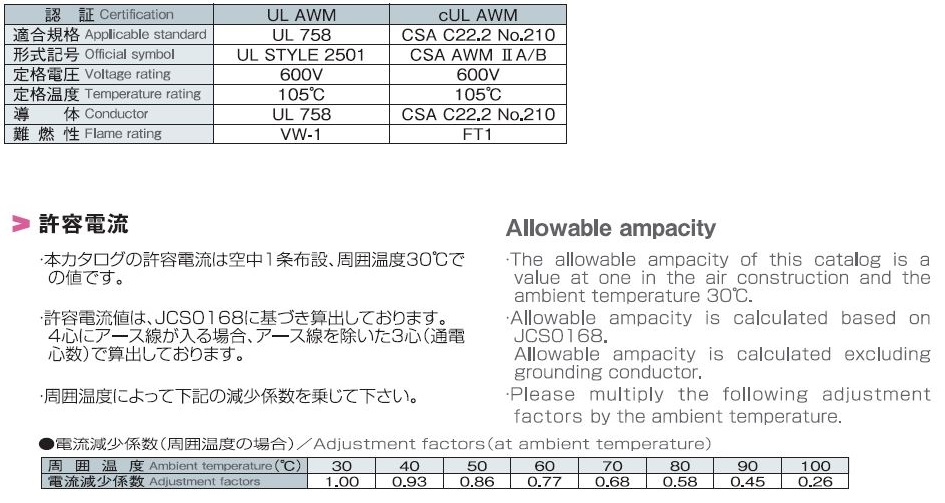

対象規格・許容電流

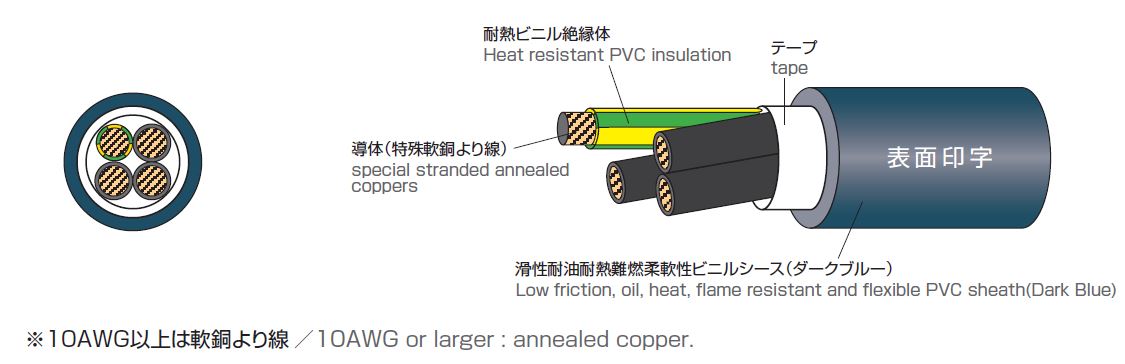

構造図 12AWG～6AWG

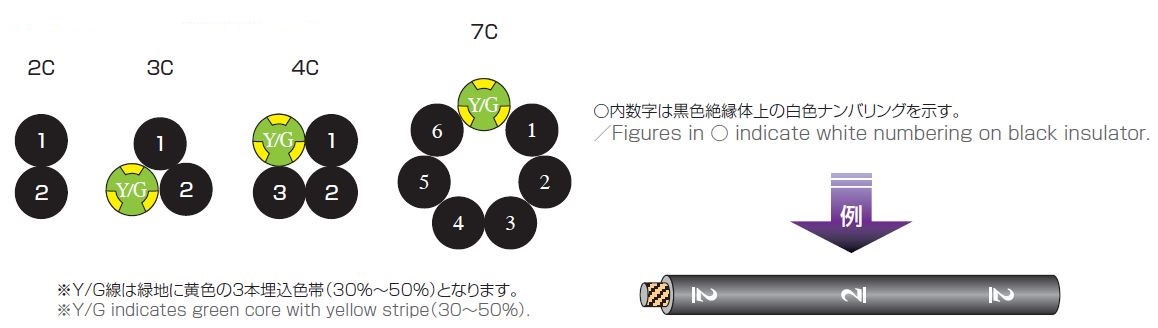

線心識別

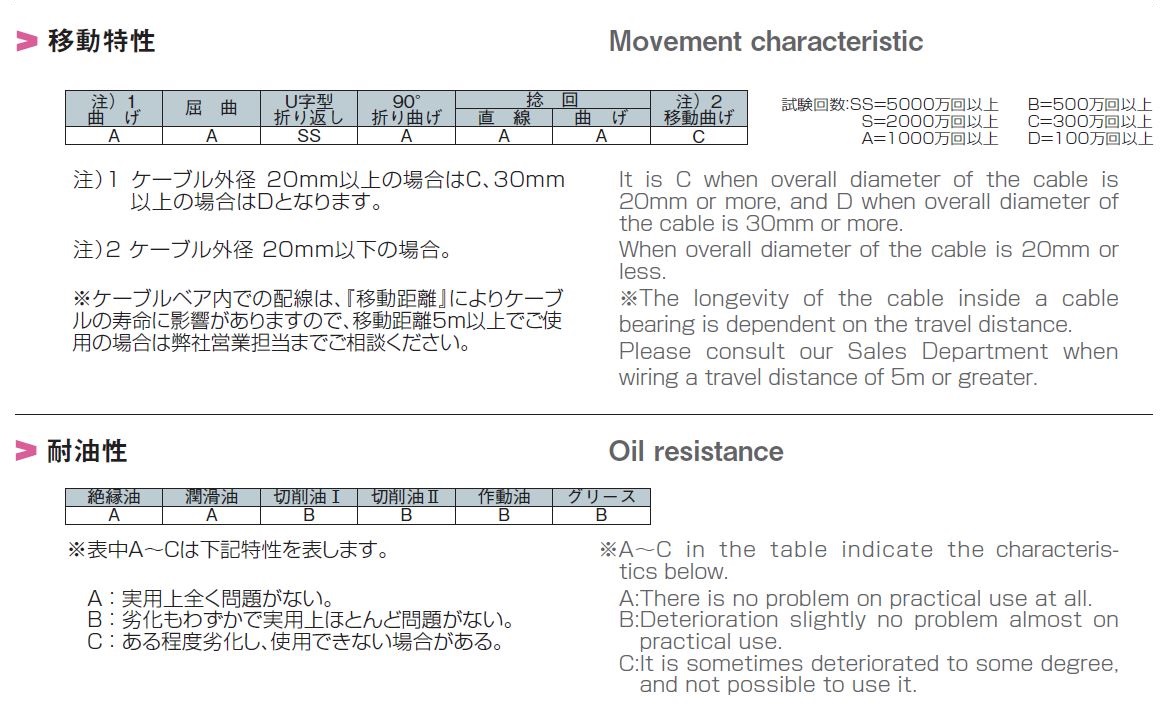

移動特性・耐油特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 12 | 3.3 | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 12.3 | 195 | 5.79以下 | 50以上 | 2000 | 31 | |||
| 3C | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 13 | 245 | 5.79以下 | 50以上 | 2000 | 31 | |||||
| 4C | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 14.1 | 305 | 5.79以下 | 50以上 | 2000 | 27 | |||||
| 7C | 441/0.10 | 2.7 | 0.85 | 4.4 | 1.7 | 18 | 500 | 5.79以下 | 50以上 | 2000 | 21 | |||||
| 3C | 10 | 5.26 | 693/0.10 | 3.3 | 0.85 | 5 | 1.7 | 14.4 | 330 | 3.50以下 | 50以上 | 2000 | 43 | |||
| 4C | 693/0.10 | 3.3 | 0.85 | 5 | 1.7 | 15.7 | 415 | 3.50以下 | 50以上 | 2000 | 37 | |||||
| 3C | 8 | 8.36 | 350/0.18 | 4.3 | 1.7 | 7.7 | 1.7 | 20.2 | 600 | 2.33以下 | 50以上 | 2000 | 58 | |||
| 4C | 350/0.18 | 4.3 | 1.7 | 7.7 | 2.3 | 23.4 | 815 | 2.33以下 | 50以上 | 2000 | 49 | |||||
| 3C | 6 | 13.3 | 588/0.18 | 5.7 | 1.7 | 9.1 | 2.3 | 24.4 | 930 | 1.41以下 | 50以上 | 2000 | 79 | |||
| 4C | 588/0.18 | 5.7 | 1.7 | 9.1 | 2.3 | 26.8 | 1180 | 1.41以下 | 50以上 | 2000 | 67 | |||||
