VCT531Z
- カテゴリ
- 机器人及拖链电缆
- メーカー
- 倉茂電工
- 絶縁体
- 耐熱性ビニル混合物
- 特徴
- 耐熱性, 耐候性, 耐油性, 超耐屈曲性, 耐捻回性, 屋外, 可動部, ケーブルベア
商品説明
■ケーブルベア,ロボットへの配線
【特 長】
■導体細線化・耐屈曲性
■シ?スつや消し
【使用温度範囲】
■固定時 / Fixed:-30 ～ 75℃ ※
■可動時 / Continue Flexing:0 ～ 75℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
【曲げ半径】
■固定時 / ケーブル外径の 4 倍以上推奨
■可動時 / ケーブル外径の 7.5 倍以上推奨
【RoHS 指令】
■適合
テクニカルデータ
構造概略
線心識別
例示(VCT531Z 4 × 3.5mm2)

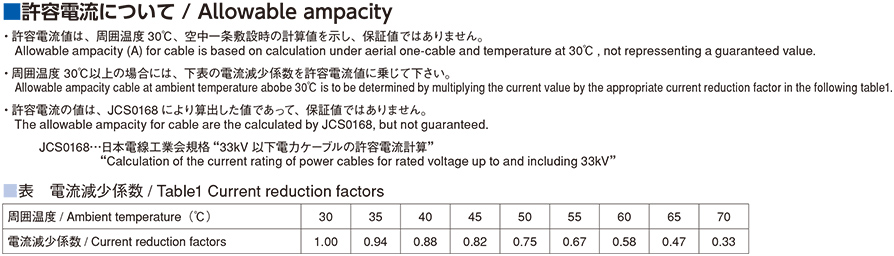

許容電流について
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 3.5 | 7/45/0.12 | 2.7 | 0.8 | 4.3 | 1.9 | 12.5 | 225 | 5.39 | 40 | 3000 | 39 | ||||
| 3C | 7/45/0.12 | 2.7 | 0.8 | 4.3 | 1.9 | 13 | 275 | 5.39 | 40 | 3000 | 34 | |||||
| 4C | 7/45/0.12 | 2.7 | 0.8 | 4.3 | 2 | 14.5 | 335 | 5.39 | 40 | 3000 | 30 | |||||
| 2C | 5.5 | 7/71/0.12 | 3.3 | 1 | 5.3 | 2 | 14.5 | 325 | 3.46 | 40 | 3000 | 50 | ||||
| 3C | 7/71/0.12 | 3.3 | 1 | 5.3 | 2.1 | 15.5 | 400 | 3.46 | 40 | 3000 | 44 | |||||
| 4C | 7/71/0.12 | 3.3 | 1 | 5.3 | 2.2 | 17.5 | 500 | 3.46 | 40 | 3000 | 39 | |||||
| 2C | 8 | 7/102/0.12 | 4 | 1.2 | 6.4 | 2.2 | 17.5 | 455 | 2.46 | 40 | 3000 | 62 | ||||
| 3C | 7/102/0.12 | 4 | 1.2 | 6.4 | 2.2 | 18.5 | 560 | 2.46 | 40 | 3000 | 53 | |||||
| 4C | 7/102/0.12 | 4 | 1.2 | 6.4 | 2.3 | 20 | 700 | 2.46 | 40 | 3000 | 47 | |||||
| 2C | 14 | 7/7/26/0.12 | 5.75 | 1.4 | 8.55 | 2.4 | 22 | 760 | 1.4 | 40 | 3000 | 86 | ||||
| 3C | 7/7/26/0.12 | 5.75 | 1.4 | 8.55 | 2.5 | 23.5 | 950 | 1.4 | 40 | 3000 | 75 | |||||
| 4C | 7/7/26/0.12 | 5.75 | 1.4 | 8.55 | 2.6 | 26 | 1190 | 1.4 | 40 | 3000 | 67 | |||||
| 2C | 22 | 7/7/41/0.12 | 7.25 | 1.6 | 10.45 | 2.7 | 26.5 | 1130 | 0.894 | 30 | 3000 | 116 | ||||
| 3C | 7/7/41/0.12 | 7.25 | 1.6 | 10.45 | 2.8 | 28 | 1420 | 0.894 | 30 | 3000 | 101 | |||||
| 4C | 7/7/41/0.12 | 7.25 | 1.6 | 10.45 | 3 | 31.5 | 1800 | 0.894 | 30 | 3000 | 90 | |||||
| 2C | 38 | 7/7/71/0.12 | 10.2 | 1.8 | 13.8 | 3.1 | 34 | 1870 | 0.526 | 30 | 3000 | 159 | ||||
| 3C | 7/7/71/0.12 | 10.2 | 1.8 | 13.8 | 3.3 | 36.5 | 2360 | 0.526 | 30 | 3000 | 134 | |||||
| 4C | 7/7/71/0.12 | 10.2 | 1.8 | 13.8 | 3.5 | 40.5 | 2980 | 0.526 | 30 | 3000 | 122 | |||||
