600Ｖ ＳＬＦＦ

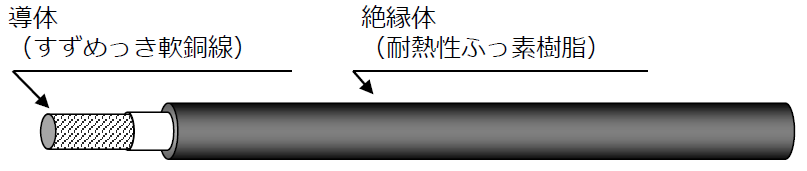

構造図
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.4 | 1.9 | 10 | 25.8 | 2500 | 1500 | 24 | ※ | |||||
| 1C | 1.25 | 50/0.18 | 1.4 | 0.4 | 2.2 | 15 | 15.5 | 2000 | 1500 | 39 | ※ | |||||
| 1C | 2 | 37/0.26 | 1.8 | 0.4 | 2.7 | 23 | 9.91 | 1500 | 1500 | 56 | ※ | |||||
| 1C | 3.5 | 45/0.32 | 2.5 | 0.4 | 3.4 | 40 | 5.38 | 1500 | 1500 | 76 | ※ | |||||
| 1C | 5.5 | 35/0.45 | 3.1 | 0.5 | 4.2 | 65 | 3.46 | 1500 | 1500 | 101 | ※ | |||||
| 1C | 8 | 50/0.45 | 3.7 | 0.6 | 5.3 | 90 | 2.45 | 1500 | 1500 | 126 | ※ | |||||
| 1C | 14 | 88/0.45 | 4.9 | 0.7 | 6.7 | 150 | 1.39 | 1500 | 2000 | 182 | ※ | |||||
| 1C | 22 | 7/20/0.45 | 6.7 | 0.8 | 8.7 | 250 | 0.892 | 1000 | 2000 | 239 | ※ | |||||
| 1C | 38 | 7/34/0.45 | 8.7 | 0.9 | 11.0 | 410 | 0.525 | 900 | 2500 | 336 | ||||||
| 1C | 60 | 19/20/0.45 | 10.3 | 0.9 | 12.5 | 620 | 0.329 | 700 | 2500 | 451 | ||||||
| 1C | 100 | 19/34/0.45 | 13.4 | 1.0 | 16.0 | 1040 | 0.193 | 600 | 2500 | 619 | ||||||
| 1C | 150 | 27/34/0.45 | 16.5 | 1.1 | 19.5 | 1470 | 0.136 | 500 | 3000 | 820 | ||||||
| 1C | 200 | 37/34/0.45 | 18.7 | 1.2 | 22 | 1990 | 0.0993 | 500 | 3000 | 974 | ||||||
| 1C | 250 | 37/42/0.45 | 20.8 | 1.2 | 24 | 2440 | 0.0803 | 500 | 3000 | 1155 | ||||||
| 1C | 325 | 37/55/0.45 | 23.8 | 1.3 | 27 | 3180 | 0.0614 | 400 | 3500 | 1350 | ||||||
