CM/2464-1061/ⅡA-SB LF

CM/2464-1061/ⅡA-SB LF

类别
海外认证电缆
品牌
太陽ケーブルテック
绝缘材料
半硬质乙烯绝缘体
特点
阻燃，耐热，耐油，柔韧，抗噪，室内，固定部件，屏蔽

产品描述

·RS232C兼容电缆（仅限多对电缆）
·也可用作通信托盘电缆
·可代替UL13 CL3和CL3X使用
·80°C时额定300V，UL，cUL共用屏蔽设备电缆
（类别：DUZZ，DUZX7， AVLV2，AVLV8）
·获得CM规格认证，与NFPA 70,79 兼容


PDF文件 联系我们

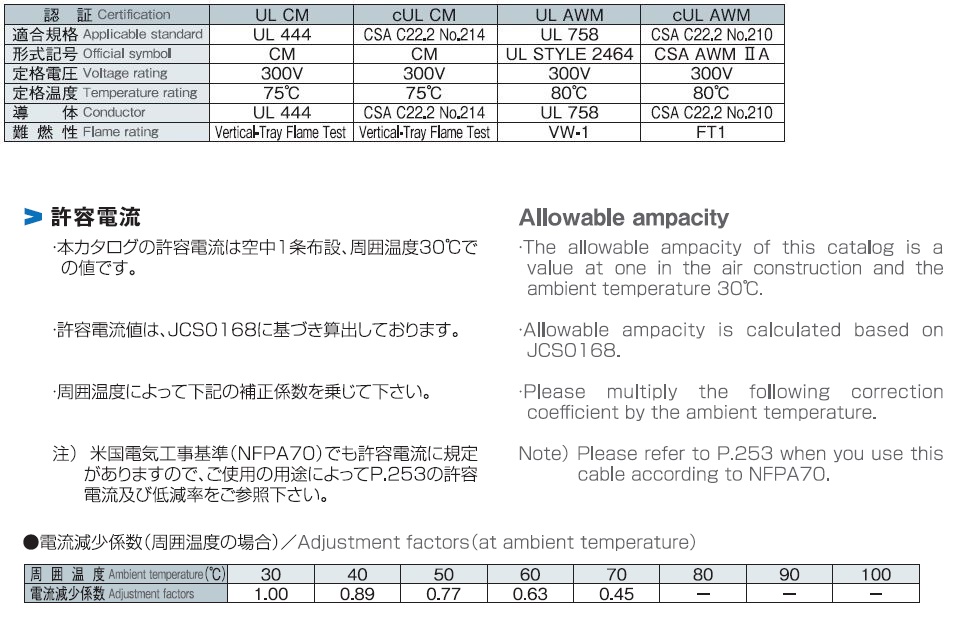

対象規格・許容電流

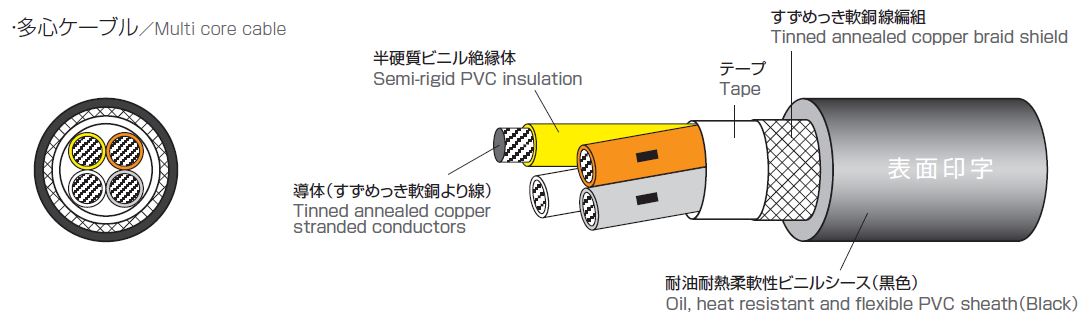

構造図　24AWG

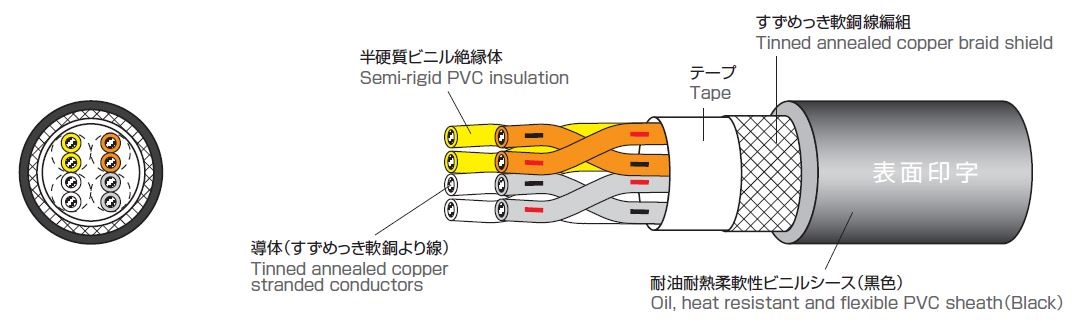

構造図　26AWG～24AWG　対撚り仕様

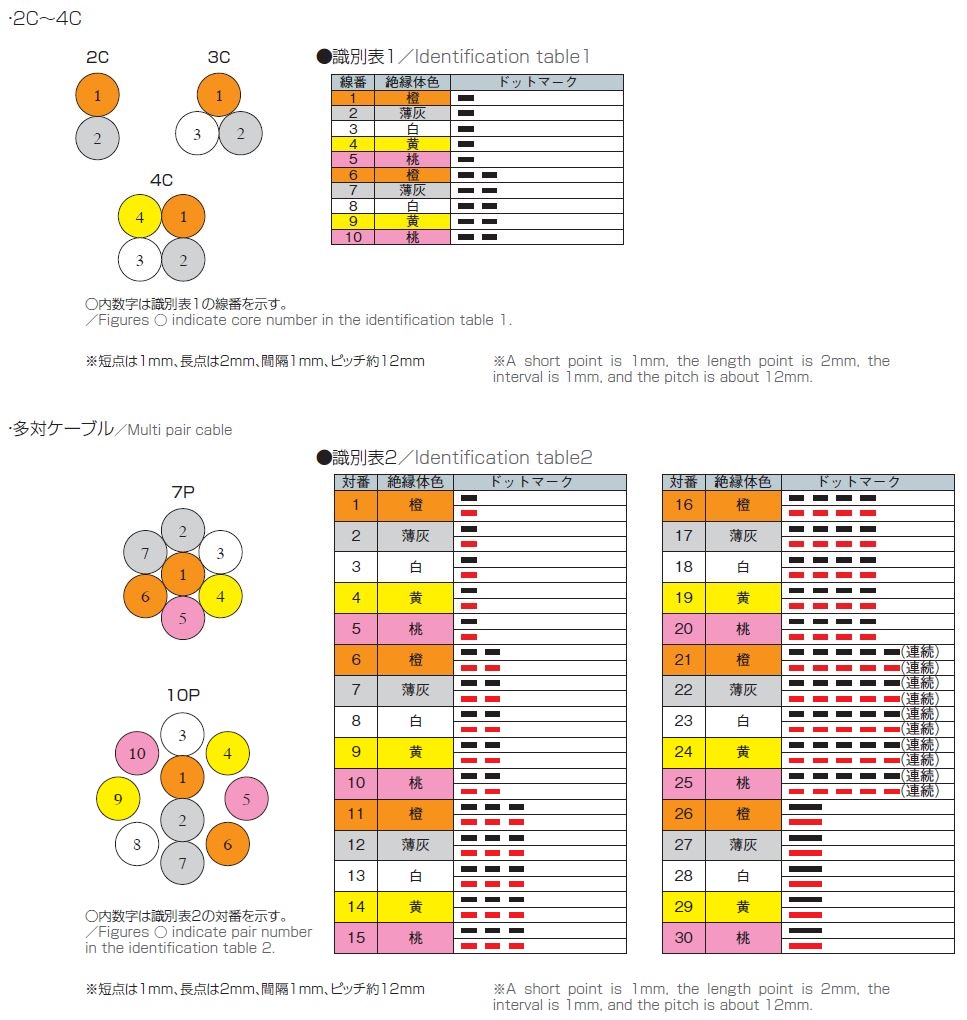

線心識別

结构表

心数
対数 		導体 絶縁体 シース(外被) 概算
質量
(kg/km) 		電気特性 許容
電流
(A) 		在庫 備考
サイズ
(AWG) 		サイズ
(mm2) 		サイズ
(mm) 		構成
(本/mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 26 0.128 7/0.16 0.48 0.26 1 0.9 4.5 27 146以下 10以上 2000 5.1
2P 7/0.16 0.48 0.26 1 0.9 5.3 40 146以下 10以上 2000 4
3P 7/0.16 0.48 0.26 1 0.9 5.9 48 146以下 10以上 2000 3.4
4P 7/0.16 0.48 0.26 1 0.9 6.3 55 146以下 10以上 2000 3.1
5P 7/0.16 0.48 0.26 1 0.9 6.7 60 146以下 10以上 2000 2.8
6P 7/0.16 0.48 0.26 1 0.9 7.2 70 146以下 10以上 2000 2.7
7P 7/0.16 0.48 0.26 1 0.9 7.2 75 146以下 10以上 2000 2.5
8P 7/0.16 0.48 0.26 1 0.9 8.2 85 146以下 10以上 2000 2.5
10P 7/0.16 0.48 0.26 1 0.9 8.2 95 146以下 10以上 2000 2.2
12P 7/0.16 0.48 0.26 1 0.9 9 110 146以下 10以上 2000 2.1
15P 7/0.16 0.48 0.26 1 0.9 10 135 146以下 10以上 2000 2
18P 7/0.16 0.48 0.26 1 0.9 10.5 155 146以下 10以上 2000 1.8
20P 7/0.16 0.48 0.26 1 0.9 11.5 170 146以下 10以上 2000 1.8
25P 7/0.16 0.48 0.26 1 0.9 12.3 200 146以下 10以上 2000 1.7
30P 7/0.16 0.48 0.26 1 0.9 12.8 235 146以下 10以上 2000 1.6
心数
対数 		導体 絶縁体 シース(外被) 概算
質量
(kg/km) 		電気特性 許容
電流
(A) 		在庫 備考
サイズ
(AWG) 		サイズ
(mm2) 		サイズ
(mm) 		構成
(本/mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
2C 24 0.204 7/0.203 0.61 0.27 1.15 0.9 4.8 31 97.5以下 10以上 2000 6.4
3C 7/0.203 0.61 0.27 1.15 0.9 5 35 97.5以下 10以上 2000 5.4
4C 7/0.203 0.61 0.27 1.15 0.9 5.3 41 97.5以下 10以上 2000 4.9
3P 7/0.203 0.61 0.27 1.15 0.9 6.4 55 97.5以下 10以上 2000 4.4
4P 7/0.203 0.61 0.27 1.15 0.9 6.9 65 97.5以下 10以上 2000 3.9
5P 7/0.203 0.61 0.27 1.15 0.9 7.4 75 97.5以下 10以上 2000 3.6
6P 7/0.203 0.61 0.27 1.15 0.9 7.9 90 97.5以下 10以上 2000 3.4
7P 7/0.203 0.61 0.27 1.15 0.9 7.9 95 97.5以下 10以上 2000 3.2
8P 7/0.203 0.61 0.27 1.15 0.9 9.1 110 97.5以下 10以上 2000 3.2
10P 7/0.203 0.61 0.27 1.15 0.9 9.1 120 97.5以下 10以上 2000 2.9
12P 7/0.203 0.61 0.27 1.15 0.9 10.1 145 97.5以下 10以上 2000 2.7
15P 7/0.203 0.61 0.27 1.15 0.9 11.1 175 97.5以下 10以上 2000 2.5
18P 7/0.203 0.61 0.27 1.15 0.9 11.6 200 97.5以下 10以上 2000 2.4
20P 7/0.203 0.61 0.27 1.15 0.9 12.9 230 97.5以下 10以上 2000 2.3
25P 7/0.203 0.61 0.27 1.15 0.9 13.8 270 97.5以下 10以上 2000 2.2
30P 7/0.203 0.61 0.27 1.15 0.9 14.3 305 97.5以下 10以上 2000 2

※許容電流値はJCS0168に基づき算出しております。
リスティング認証のCMとしてみた場合、定格温度が80℃で、NFPA79により許容電流値が設定されておりますのでご留意下さい。
