类别

电缆配件

品牌

七星科学研究所

绝缘材料

特点

防水

[概要]

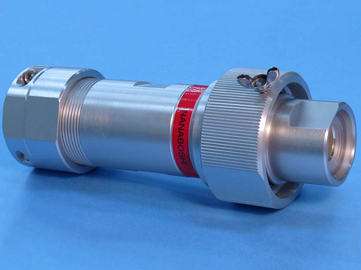

·单个最大电流连接器，与高达800A的电缆兼容。
·采用特殊的接触结构，减少了插拔力，大大提高了可加工性。
·连接螺钉的附加锁定功能。
·附带的密封可以识别（盖子除外）。
·使用六边形压缩作为连接方法。

[特点]
·RoHS：符合RoHS标准的产品
·防水：防水连接器[组合IP-67时的防水功能]
·锁定方法：螺丝锁定方法
·机构·材料特性
○通过在电缆引出部分设置电缆夹来提供电缆牢固固定
○使用即使在恶劣环境下也不易破裂的铝合金
·连接方式：六角压缩（JIS C 2804）
·允许温度范围：-25°C至+ 60°C

[特性]
绝缘电阻：接触和外壳之间的直流阻抗为1,000 V 2为2,000MΩ以上。

耐压：触点和外壳之间施加3000 V rms 1分钟，无异常。

接触电阻：当连接器连接并且通过电压降法测量接触部分的电阻时，小于1 mΩ。
防水性：在正常使用条件下连接连接器并在水面下放置1小时30分钟，没有浸水迹象。

【材料与（加工）】
外壳：铝合金（防蚀铝）
针数：铜合金（镀银）
绝缘子：合成树脂（ - ）
包装：合成橡胶（ - ）

* 4色（红色，蓝色，白色，黑色）密封件连接到插头，插座和适配器上。
请用来识别。（不带盖子）
