CE-KMTW
- 类别
- 海外认证电缆
- 品牌
- 倉茂電工
- 绝缘材料
- 耐热乙烯混合物
- 特点
- 耐热性
产品描述
・机器内・盘内配线用※
※关于布线方法的详细内容，请参照NFPA70及NFPA79。
<特长>
・CE&UL・cUL&C＜PS＞E（0.75～95SQ）&TR-CU全球标准电缆
・NFPA70、NFPA79对应(MTW、THW)
<颜色>
・绝缘体：黑、白、红、茶、青、灰、橙、空、绿/黄、白/蓝、白/橙
<使用温度范围>
・固定时间：-25～90℃※
※0℃以下使用时，请不要施加冲击、弯曲、振动等外部力量。
<弯曲半径>
・固定时间：推荐电缆外径的6倍以上
<RoHS指令>
·符合
テクニカルデータ

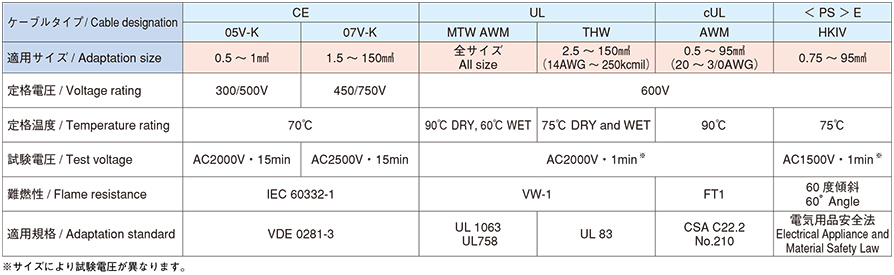

構造概略

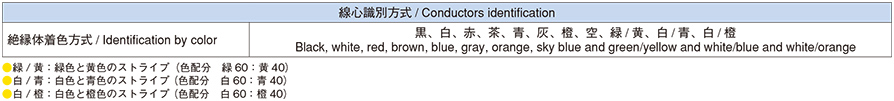

線心識別
例示：0.75SQ (18AWG))

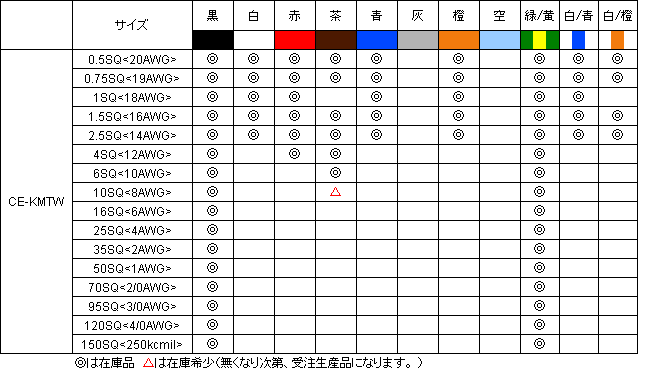

在庫色
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 20 | 0.5 | 22/0.18 | 0.95 | 0.85 | 2.65 | 12 | 34.6 以下 | 50 以上 | 2000 | 11 | |||||
| 1C | 18 | 0.75 | 35/0.18 | 1.2 | 0.85 | 2.9 | 16 | 21.8 以下 | 50 以上 | 2000 | 15 | |||||
| 1C | 18 | 1 | 40/0.18 | 1.3 | 0.85 | 3 | 18 | 19.5 以下 | 50 以上 | 2000 | 16 | |||||
| 1C | 16 | 1.5 | 60/0.18 | 1.6 | 0.85 | 3.3 | 23 | 12.9 以下 | 50 以上 | 2500 | 21 | |||||
| 1C | 14 | 2.5 | 50/0.25 | 2.1 | 0.85 | 3.8 | 35 | 7.98 以下 | 40 以上 | 2500 | 28 | |||||
| 1C | 12 | 4 | 75/0.26 | 2.6 | 1 | 4.6 | 55 | 4.63 以下 | 40 以上 | 2500 | 40 | |||||
| 1C | 10 | 6 | 114/0.26 | 3.2 | 1.2 | 5.6 | 80 | 3.08 以下 | 30 以上 | 2500 | 54 | |||||
| 1C | 8 | 10 | 7/28/0.26 | 4.3 | 1.4 | 7.1 | 135 | 1.91 以下 | 30 以上 | 2500 | 75 | |||||
| 1C | 6 | 16 | 7/28/0.32 | 5.5 | 1.7 | 8.9 | 205 | 1.2 以下 | 20 以上 | 2500 | 104 | |||||
| 1C | 4 | 25 | 7/44/0.32 | 7.3 | 1.7 | 10.7 | 305 | 0.778 以下 | 20 以上 | 2500 | 140 | |||||
| 1C | 2 | 35 | 19/23/0.32 | 8.5 | 1.8 | 12.1 | 415 | 0.533 以下 | 20 以上 | 2500 | 178 | |||||
| 1C | 1 | 50 | 19/33/0.32 | 10.1 | 2.3 | 14.7 | 600 | 0.386 以下 | 20 以上 | 2500 | 221 | |||||
| 1C | 2/0 | 70 | 19/23/0.45 | 12.2 | 2.3 | 16.8 | 810 | 0.266 以下 | 20 以上 | 2500 | 282 | |||||
| 1C | 3/0 | 95 | 19/31/0.45 | 14 | 2.3 | 18.6 | 1050 | 0.194 以下 | 20 以上 | 2500 | 345 | |||||
| 1C | 4/0 | 120 | 19/40/0.45 | 16.4 | 2.3 | 21 | 1330 | 0.161 以下 | 20 以上 | 2500 | 397 | |||||
| 1C | 250kcmil | 150 | 27/34/0.45 | 18.2 | 2.7 | 23.6 | 1620 | 0.129 以下 | 20 以上 | 2500 | 426 | |||||
※耐電圧は 15min の値です
※在庫は「黒」のものです。
