UE/THHW LF

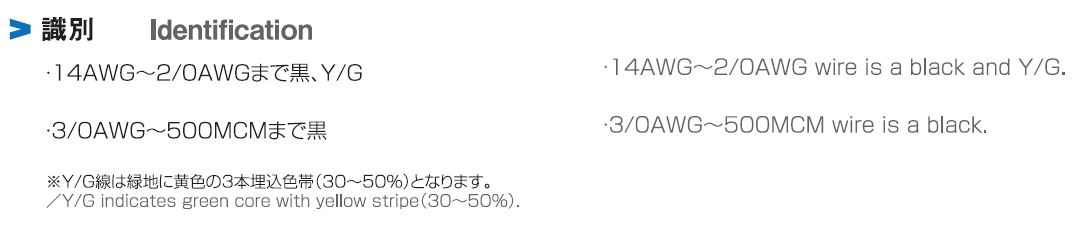

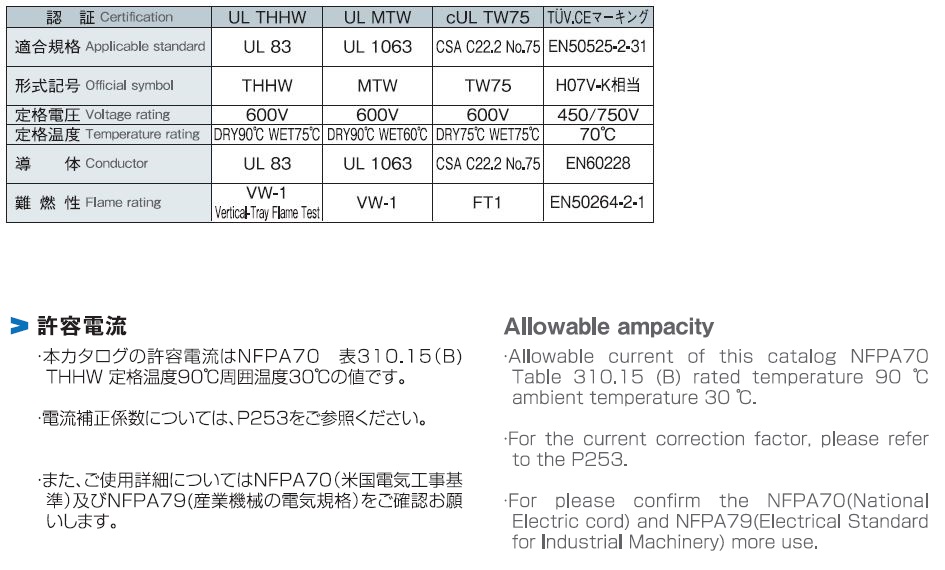

対象規格・許容電流

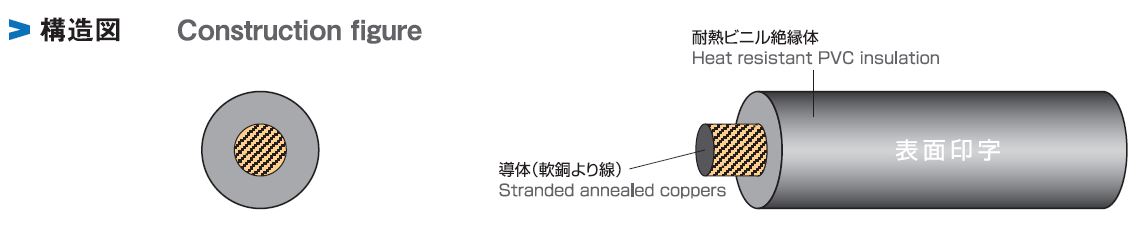

構造図
線心識別
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 14 | 2.08 | 84/0.18 | 1.9 | 0.85 | 3.6 | - | - | 29 | 8.61以下 | 175以上 | 2000 | 35(*25) | |||
| 1C | 12 | 3.31 | 65/0.254 | 2.4 | 0.85 | 4.1 | - | - | 43 | 5.33以下 | 150以上 | 2000 | 40(*30) | |||
| 1C | 10 | 5.26 | 104/0.254 | 3.1 | 0.85 | 4.8 | - | - | 65 | 3.42以下 | 125以上 | 2000 | 55(*40) | |||
| 1C | 8 | 8.37 | 7/15/0.32 | 4.2 | 1.25 | 6.7 | - | - | 110 | 2.14以下 | 130以上 | 2000 | 80(*55) | |||
| 1C | 6 | 13.3 | 7/24/0.32 | 5.3 | 1.7 | 8.7 | - | - | 180 | 1.34以下 | 135以上 | 2000 | 105(*75) | |||
| 1C | 4 | 21.2 | 7/38/0.32 | 6.6 | 1.7 | 10 | - | - | 265 | 0.848以下 | 115以上 | 2000 | 140(*95) | |||
| 1C | 2 | 33.6 | 7/60/0.32 | 8.3 | 1.7 | 11.7 | - | - | 395 | 0.533以下 | 95以上 | 2000 | 190(*130) | |||
| 1C | 1 | 42.4 | 19/30/0.32 | 9.8 | 2.3 | 14.4 | - | - | 550 | 0.408以下 | 105以上 | 2500 | 220(*145) | |||
| 1C | 1/0 | 53.5 | 19/18/0.45 | 10.7 | 2.3 | 15.3 | - | - | 640 | 0.335以下 | 95以上 | 2500 | 260(*170) | |||
| 1C | 2/0 | 67.4 | 19/23/0.45 | 12.1 | 2.3 | 16.7 | - | - | 800 | 0.66以下 | 85以上 | 2500 | 300(*195) | |||
| 1C | 3/0 | 85 | 19/30/0.45 | 13.8 | 2.3 | 18.4 | - | - | 1020 | 0.206以下 | 80以上 | 2500 | 350(*225) | |||
| 1C | 4/0 | 107 | 19/39/0.45 | 15.7 | 2.3 | 20.3 | - | - | 1290 | 0.159以下 | 70以上 | 2500 | 405(*260) | |||
| 1C | 300MCM | 152 | 19/51/0.45 | 18 | 2.7 | 23.4 | - | - | 1700 | 0.118以下 | 70以上 | 3000 | 500(*320) | |||
| 1C | 400MCM | 203 | 37/35/0.45 | 20.7 | 2.7 | 26.3 | - | - | 2190 | 0.088以下 | 65以上 | 3000 | 615(*380) | |||
| 1C | 500MCM | 253 | 37/44/0.45 | 23.2 | 2.7 | 28.8 | - | - | 2710 | 0.07以下 | 55以上 | 3000 | 700(*430) | |||
許容電流は産業機械類の電気規格MTWとして考えた場合の単線としての値です。*()内の数値は3本までの配線時に適用される値です。
