EXT-PREM/CMX/2517 LF
- カテゴリ
- 海外认证电缆
- メーカー
- 太陽ケーブルテック
- 絶縁体
- フッ素樹脂(ETFE)
- 特徴
- 難燃性, 耐熱性, 耐油性, 耐薬品性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア
商品説明
・捻りの加わる多関節部等の配線に最適
（捻回試験 ４０００万回以上）
・ケーブルベア配線にも使用可
（ケーブルベア試験 ５０００万回以上）
・リスティングの一つであるＣＭＸを取得しＮＦＰＡ７０,７９に対応
・定格３００Ｖ，１０５℃のＵＬ，ｃＵＬ共用ロボットケーブル
（カテゴリー ： ＡＶＬＶ２，ＡＶＬＶ８，ＤＵＺＸ，ＤＵＺＸ７）

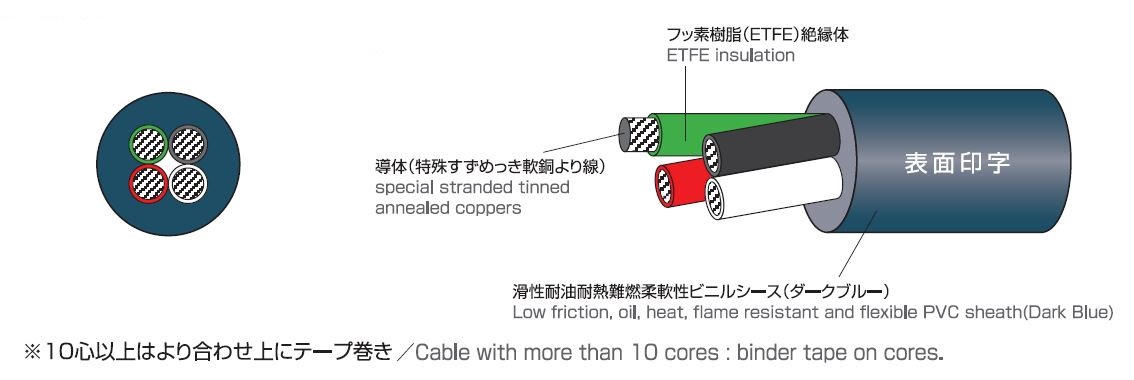

■特徴
・導体にすずめっき軟銅極細導体を使用
・絶縁体にフッ素樹脂（ＥＴＦＥ）を使用
・シースに高耐油・耐熱ＰＶＣを使用
・シースに高滑性材料を使用
・ＵＬ ＶＷ-1,ｃＵＬ ＦＴ１の難燃対応
・耐クーラント性
対象規格・許容電流
構造図

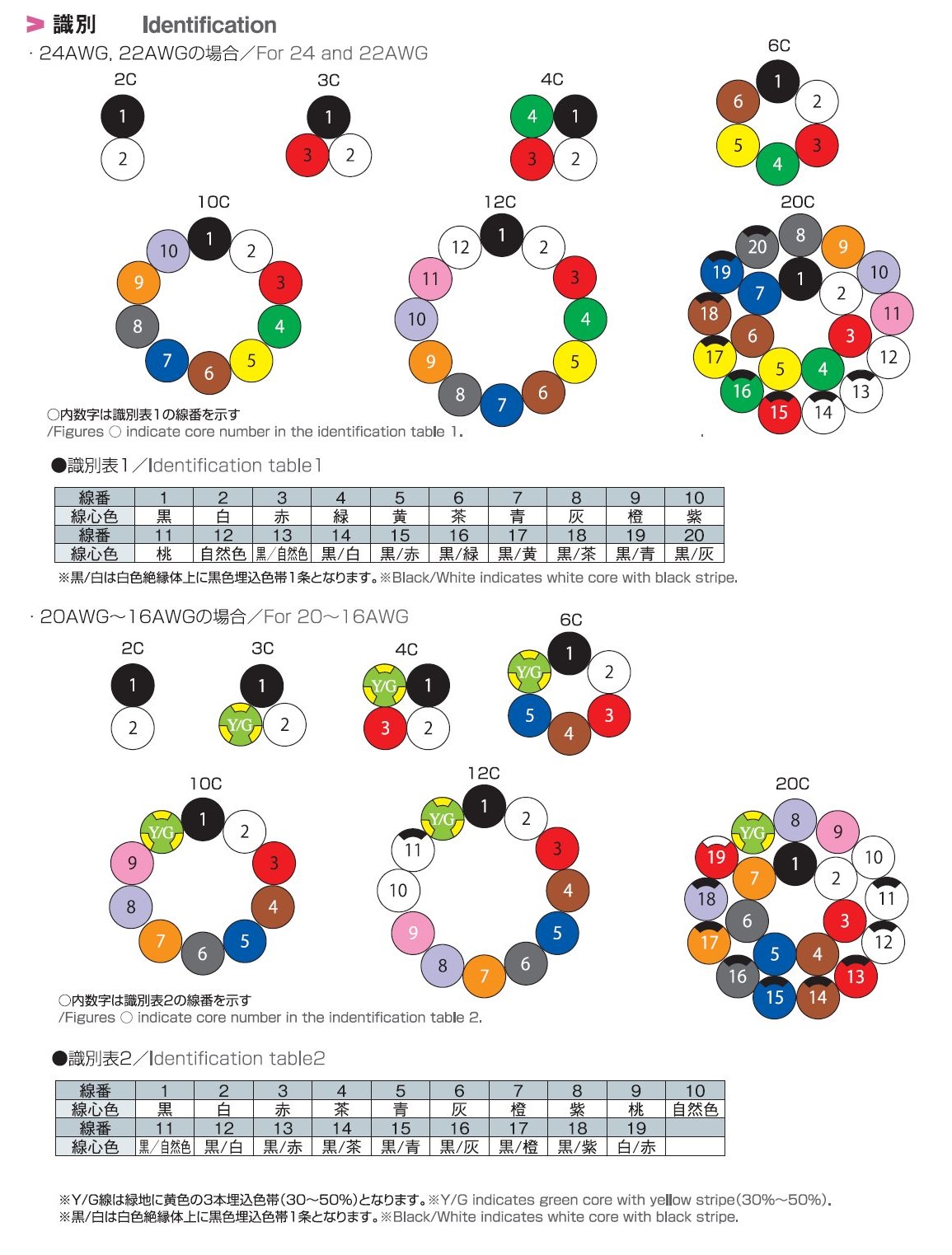

線心識別
移動特性・耐油特性
構造表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 24 | 0.204 | 42/0.08 | 0.68 | 0.2 | 1.08 | 0.9 | 4 | 21 | 105以下 | 100以上 | 2000 | 5 | |||
| 3C | 42/0.08 | 0.68 | 0.2 | 1.08 | 0.9 | 4.1 | 24 | 105以下 | 100以上 | 2000 | 4.2 | |||||
| 4C | 42/0.08 | 0.68 | 0.2 | 1.08 | 0.9 | 4.4 | 28 | 105以下 | 100以上 | 2000 | 3.8 | |||||
| 6C | 42/0.08 | 0.68 | 0.2 | 1.08 | 1 | 5.2 | 40 | 105以下 | 100以上 | 2000 | 3.3 | |||||
| 10C | 42/0.08 | 0.68 | 0.2 | 1.08 | 1 | 6.8 | 60 | 105以下 | 100以上 | 2000 | 2.8 | |||||
| 12C | 42/0.08 | 0.68 | 0.2 | 1.08 | 1.1 | 7.7 | 75 | 105以下 | 100以上 | 2000 | 2.7 | |||||
| 20C | 42/0.08 | 0.68 | 0.2 | 1.08 | 1.1 | 8.1 | 100 | 105以下 | 100以上 | 2000 | 2.2 | |||||
| 2C | 22 | 0.324 | 70/0.08 | 0.87 | 0.2 | 1.27 | 0.9 | 4.3 | 26 | 57.5以下 | 100以上 | 2000 | 7 | |||
| 3C | 70/0.08 | 0.87 | 0.2 | 1.27 | 0.9 | 4.5 | 31 | 57.5以下 | 100以上 | 2000 | 5.9 | |||||
| 4C | 70/0.08 | 0.87 | 0.2 | 1.27 | 1 | 5.1 | 40 | 57.5以下 | 100以上 | 2000 | 5.4 | |||||
| 6C | 70/0.08 | 0.87 | 0.2 | 1.27 | 1 | 5.8 | 55 | 57.5以下 | 100以上 | 2000 | 4.8 | |||||
| 10C | 70/0.08 | 0.87 | 0.2 | 1.27 | 1.1 | 7.8 | 85 | 57.5以下 | 100以上 | 2000 | 4.1 | |||||
| 12C | 70/0.08 | 0.87 | 0.2 | 1.27 | 1.1 | 8.6 | 100 | 57.5以下 | 100以上 | 2000 | 3.9 | |||||
| 20C | 70/0.08 | 0.87 | 0.2 | 1.27 | 1.1 | 9.1 | 140 | 57.5以下 | 100以上 | 2000 | 3.1 | |||||
| 2C | 20 | 0.518 | 112/0.08 | 1.11 | 0.25 | 1.61 | 1 | 5.2 | 39 | 36.2以下 | 100以上 | 2000 | 9.6 | |||
| 3C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1 | 5.5 | 47 | 36.2以下 | 100以上 | 2000 | 9.6 | |||||
| 4C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1 | 5.9 | 55 | 36.2以下 | 100以上 | 2000 | 8.4 | |||||
| 6C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1 | 6.8 | 75 | 36.2以下 | 100以上 | 2000 | 7 | |||||
| 10C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1.2 | 9.4 | 130 | 36.2以下 | 100以上 | 2000 | 5.8 | |||||
| 12C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1.2 | 10.4 | 160 | 36.2以下 | 100以上 | 2000 | 5.5 | |||||
| 20C | 112/0.08 | 1.11 | 0.25 | 1.61 | 1.2 | 11.1 | 210 | 36.2以下 | 100以上 | 2000 | 4.3 | |||||
| 2C | 18 | 0.823 | 168/0.08 | 1.36 | 0.3 | 1.96 | 1 | 5.9 | 50 | 24.0以下 | 100以上 | 2000 | 12 | |||
| 3C | 168/0.08 | 1.36 | 0.3 | 1.96 | 1 | 6.2 | 65 | 24.0以下 | 100以上 | 2000 | 12 | |||||
| 4C | 168/0.08 | 1.36 | 0.3 | 1.96 | 1 | 6.7 | 75 | 24.0以下 | 100以上 | 2000 | 10 | |||||
| 6C | 168/0.08 | 1.36 | 0.3 | 1.96 | 1.1 | 8.1 | 110 | 24.0以下 | 100以上 | 2000 | 9.2 | |||||
| 2C | 16 | 1.3 | 280/0.08 | 1.75 | 0.3 | 2.35 | 1 | 6.7 | 70 | 15.5以下 | 100以上 | 2000 | 16 | |||
| 3C | 280/0.08 | 1.75 | 0.3 | 2.35 | 1.1 | 7.3 | 90 | 15.5以下 | 100以上 | 2000 | 16 | |||||
| 4C | 280/0.08 | 1.75 | 0.3 | 2.35 | 1.1 | 7.9 | 115 | 15.5以下 | 100以上 | 2000 | 14 | |||||
| 6C | 280/0.08 | 1.75 | 0.3 | 2.35 | 1.2 | 9.5 | 165 | 15.5以下 | 100以上 | 2000 | 12 | |||||

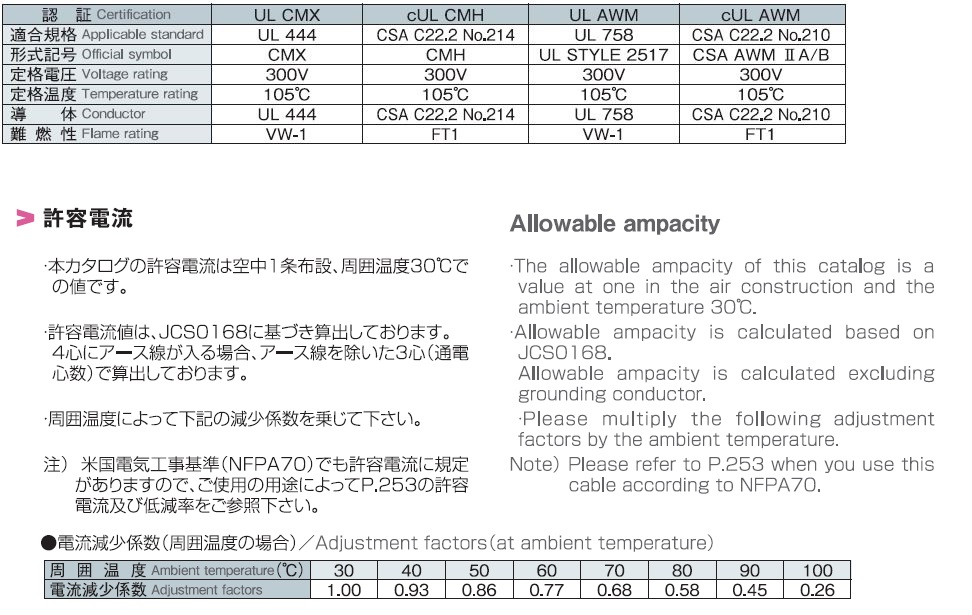

※許容電流値はJCS0168に基づき算出しております。
リスティング認証のCMXとしてみた場合、NFPA79により許容電流値が設定されておりますのでご留意下さい。
